低成本自建家庭监控系统

前两天在咸鱼上收了2个二手的海康摄像头，就想在家里建一个简单的监控系统，网上搜索了一圈，目前初步完工。仅以记录备忘。

设备清单

设备名称 规格型号 单位 数量 单价 金额 备注
摄像头 海康威视 DS-2CD3326WD-I 只 2 0 0 客厅、门口
旧笔记本电脑 联想 Y460 台 1 0 0 Debain系统
TF卡 32G 只 1 0 0
网线 CAT5E 米 30 0 0
交换机 5口POE交换机 台 1 65 65 京东购买
辅材 螺丝、水晶头等 台 1 0 0

拓扑图

graph LR A(路由器)-->B(POE交换机) B--01-->D(录像机
联想Y460) B--04-->C(门口摄像头) B--05-->E(客厅摄像头)

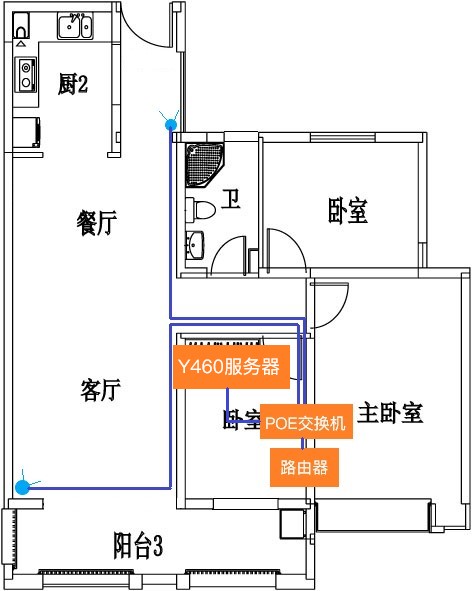

设计图

施工过程

  1. 综合布线

    客厅和餐饮的顶部沿墙角有一圈吊顶，网线全部藏在吊顶里。如果没有吊顶，可以选择白色网线。

  2. 安装摄像头

    摄像头安装在吊顶下方，半球摄像头体积小，不突兀，美观大方。

  3. 系统调试运行

    本方案采用了录像和实时预览分离的方式：beltranalex928/nvr这个docker镜像负责录制，手机使用VLC、KMPLAYER、XMPLAYER等APP观看实时影像。

    3.1 将TF卡插入Y460的USB接口并挂载

    # 查看tf卡在系统内的标识
fdisk -l | grep FAT32
# /dev/sdb1 * 56 640 3580928 c W95 FAT32 (LBA)
# 创建挂载点
mkdir ~/nvr
# 挂载tf卡
mount -t vfat /dev/sdb1 ~/nvr

    3.2 设置开机自动挂载

    # 打开文件
sudo vim /etc/fstab
# 在文件末尾添加下面一行
UUID="xxxx" ~/nvr vfat defaults,nofail 0 0

    3.3 新建必要的文件夹

    cd ~/nvr
mkdir {config,recordings}
mkdir recordings/{Door,LivingRome}

    3.4 添加摄像头

    在~/nvr/config文件夹内新建streams.txt文件，安装下面格式增加摄像头

    # 创建streams.txt文件
sudo vim streams.txt
# 增加以下内容
rtsp://username:password@address:port/Streaming/Channels/2;Door
rtsp://username:password@address:port/Streaming/Channels/2;LivingRome

    3.5 使用docker安装nvr

    docker run -d \
--name='NVR' \
-e TZ="Asia/Shanghai" \
-e 'MAX_SIZE'='0.03' \
-e 'HOUSEKEEP_ENABLED'='True' \
-e 'VIDEO_FORMAT'='mkv' \
-e 'VIDEO_SEGMENT_TIME'='15' \
-e 'PUID'='99' \
-e 'PGID'='100' \
-v '~/nvr/config':'/streams':'rw' \
-v '~/nvr/recordings':'/recordings':'rw' \
-it --restart=always 'beltranalex928/nvr:latest

# -e "MAX_SIZE"="1" \ 是保存录像的最大容量，单位是T，1T=1024G
# 我的tf卡容量是32G 32G/1024G≈0.03T

    3.6 APP安装及设置

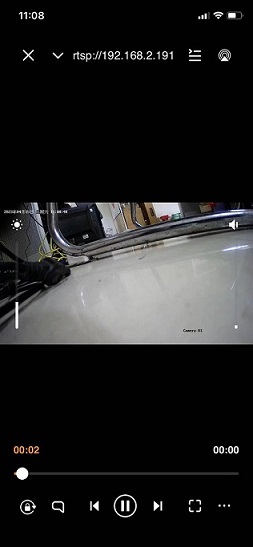

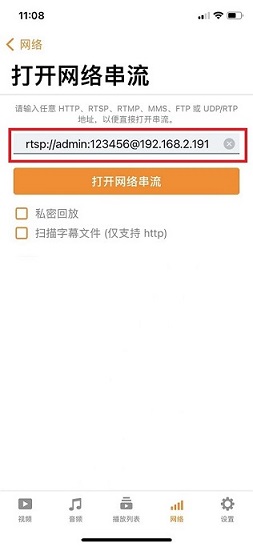

    这里介绍VLC的设置方式，KMPLAYER和XMPLAYER的设置也类似，可以参考设置

  4. 项目验收

    本项目于2023年4月10日开工建设，于2023年4月10日完工，历时1天，安照设计方案完成全部工程。于当天邀请大小领导进行验收，领导很满意，验收结果合格！

总结

本次项目很简单，不到1天就完成了，基本满足现在的需求。

未来还会增加语音通话功能，实现实时对讲。这需要摄像头支持语音和播放功能。
